插裝式溢流閥技術協議書
甲方：
乙方：漢中海航液壓科技有限公司
一、項目名稱：YLF10-01插裝式溢流閥
二、內容、應用范圍和技術要求
- 內容：乙方向甲方提供YLF10-01插裝式溢流閥的設計和制造。
- 應用范圍：
YLF10-01插裝式溢流閥，應用于某船液壓馬達正向旋轉、反向恒轉矩制動的控制系統，其制動轉矩在某范圍內由YLF10-01插裝式溢流閥開啟壓力決定。
3、 技術要求
3.1、額定工作壓力
3.1.1、額定工作壓力：P = 10MPa
3.1.2、單向閥開啟壓力：P開啟 =1.7Mpa~4Mpa，可調節
3.2、流量
3.2.1、額定流量： Q = 25L/min
3.2.2、開啟流量： Q = 15L/min
3.3、通徑：9
3.4、安裝和連接
產品接口形式、尺寸應符合YLF10-WX圖樣要求。
3.5、工作介質：礦物液壓油
3.6、污染度：介質污染度達到或優于GJB420A-96 7級
3.7、工作溫度：－20℃～＋80℃
3.8、密封性
3.8.1、工作密封性
3.8.1.1、單向閥截止?fàn)顟B(tài)下，供油壓10MPa，保持10min后檢測，內漏≤15mL/min；保壓30min,外部無泄漏。
3.8.1.2、單向閥導通狀態下，供油壓10MPa，保壓30min,外部無泄漏。
3.8.2、超壓密封性
3.8.2.1、單向閥截止?fàn)顟B(tài)下，供油壓15MPa，保持10min后檢測，內漏≤30mL/min； 保壓30min,外部無泄漏和永久變形。
3.8.2.2、單向閥導通狀態下，供油壓15MPa，保持30min，外部無泄漏和永久變形。
3.9、可靠性、維修性要求
3.9.1、維修間隔期限
4800工作小時/5次/2年。
3.9.2、總壽命
24000工作小時/25次/10年。
三、材料要求：根據甲方使用條件乙方自行選用。
四、技術屬性：乙方為甲方提供的產品設計及技術屬于乙方的專利技術，甲方有責任遵守相關的法律規定。
五、產品的驗收標準和方法，按此（YLF10-01插裝式溢流閥）技術協議執行。
六、產品交付與結算方式：以銷售合同為準。
七、責任與義務：甲乙雙方應履行各自的義務，違約方應承擔相應的違約責任。
八、本協議未盡事宜，甲乙雙方友好協商解決。
九、本協議一式兩份，甲乙雙方各執一份(包括傳真），甲乙雙方簽字蓋章后本協議生效。
需方代表： 供方代表：
年 月 日 年 月 日

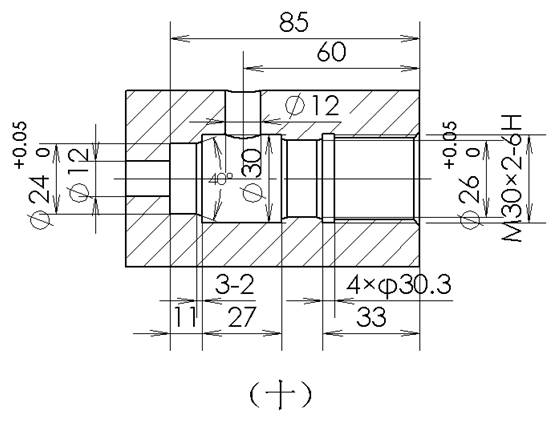

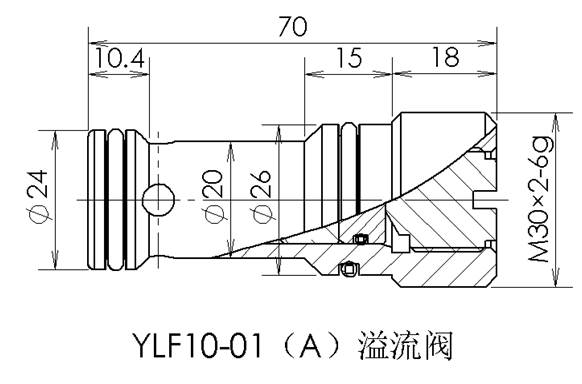

YLF10-WX外形圖及接口尺寸圖：
|
