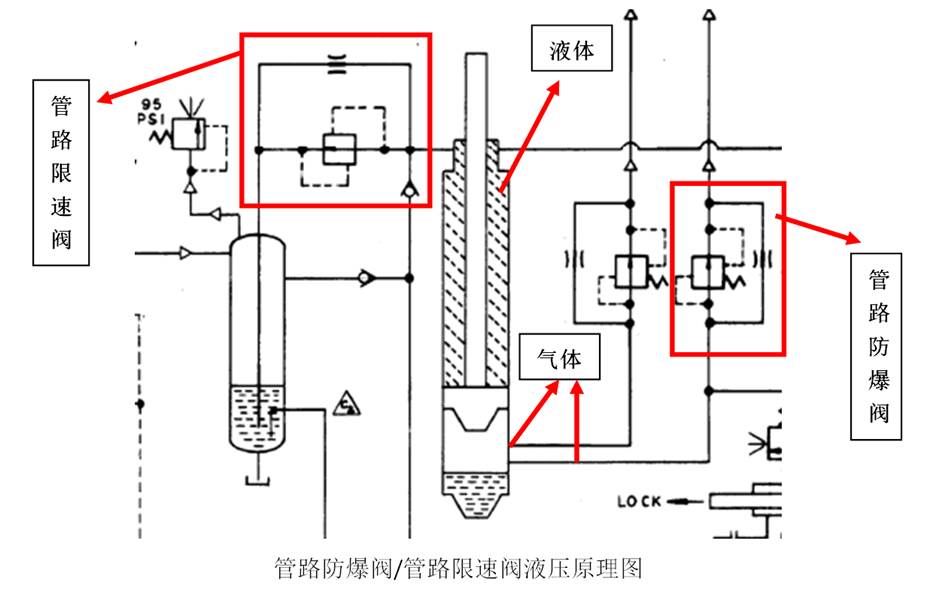

原理圖：

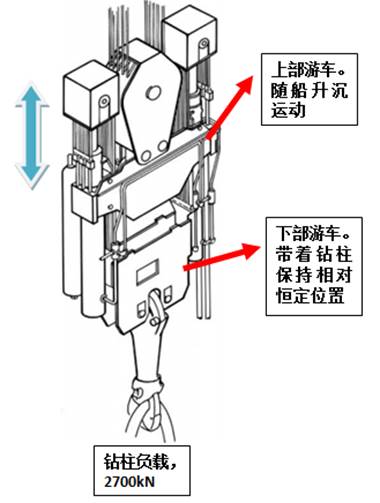

管路防爆閥：單只最大通流流量····L/min，工作介質壓縮空氣，最大工作壓力··MPa，安裝管道內徑DN··。液缸的塞腔端充滿高壓空氣與平臺氣瓶組相連，組成氣彈簧，由液缸塞腔頂著鉆柱進行波浪補償，由于鉆柱補償裝置位于井架內部屬于游動部件，其液缸塞腔與平臺內部的氣瓶組通過軟管相連，軟管的突然斷裂，如不進行控制，將導致鉆桿的突然掉落以及氣瓶內部的氣體大量涌出，造成無法想象的事故發生。根據原理圖，軟管斷裂后，管路防爆閥可迅速切斷軟管兩側的流體通道，閥旁邊的節流小孔可使液缸縮回，起到保障安全的功能。
管路限速閥：單只最大通流流量····L/min，工作介質礦物油，最大工作壓力··MPa，安裝管道內徑DN···。如圖示，液缸桿腔充滿液壓油，桿腔出口直接與管路限速閥連通，然后通過硬管連接至一低壓油氣儲，油氣儲內預充低壓氮氣以使液壓油可充滿液缸桿腔。當正常鉆井過程中鉆桿斷裂時，由于失去大部分負載，主液缸將在高壓空氣的作用下迅速向上反沖，如不進行速度控制，將導致液缸沖出缸筒引起事故。引入管路限速閥，是為了防止該情況發生。當鉆桿斷裂時，液缸桿腔液壓油迅速流入油氣儲，設定1.5倍最大通流流量為管路限速閥的關閉起始流量，一旦超過該流量，通過該閥的壓力差將使得閥完全關閉，旁邊的節流小孔可使液缸緩慢伸出。
|
