技術協議書
需方：
供方：漢中海航液壓科技有限公司

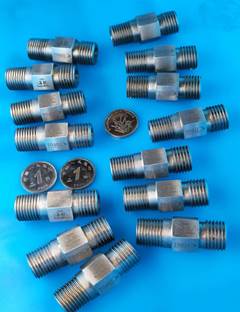

一、項目名稱：FBF4TG·R-00-Q氣用管路防爆安全閥
FBF4TG·R-00-S水用管路防爆安全閥
二、內容、應用范圍和技術要求
- 內容：供方向需方提供FBF4TG·R-00-Q氣用、FBF4TG·R-00-S水用管路防爆安全閥的設計和制造。
- 應用范圍：
FBF4TG·R-00-Q氣用、FBF4TG·R-00-S水用型管路防爆安全閥，應用于高速公路和等級路的瀝青路面修補作業機械的高溫、高壓供水以及壓縮空氣的供給系統，是用以防止系統管路及其他元器件的突發故障失效而發生高溫高壓重油介質倒流至供水以及壓縮空氣的供給系統的一種管路防爆安全閥。
3、 技術要求
3.1、額定工作壓力
3.1.1、水額定壓力：P水 = 0.5MPa±0.05MPa
3.1.2、壓縮空氣額定壓力：P氣 = 0.5MPa±0.05MPa
3.2、流量
3.2.1、水額定流量： Q水 = 0.2L/min±0.02L/min
3.2.2、壓縮空氣額定流量： Q氣 = 2m3/min±0.02m3/min
3.3、通徑：4
3.4、安裝和連接
產品接口形式、尺寸應符合FBF4TG·R-00-Q-WX、FBF4TG·R-00-S-WX圖樣要求。
3.5、工作介質
3.5.1、重油（150℃～180℃）
3.5.2、壓縮空氣（常溫）
3.5.3、水（常溫）
3.6、壓縮空氣及水的污染度：系統采用300目過濾器[不通過粒徑（42～47）um]
3.7、工作溫度：－40℃～＋180℃
3.8、密封性
3.8.1、工作密封性
3.8.1.1、在管路防爆安全閥截止?fàn)顟B(tài)下，供水壓0.5MPa，保持3min，安全閥應無壓降和外部泄漏。
3.8.1.2、在管路防爆安全閥導通狀態下，供水壓0.5MPa，保持3min，安全閥應無外部泄漏。
3.8.1.3、在管路防爆安全閥截止?fàn)顟B(tài)下，供氣壓0.5MPa，保持3min，供氣系統應無壓力降。
3.8.1.4、在管路防爆安全閥導通狀態下，供氣壓0.5MPa，保持3min，安全閥應無外部泄漏。
3.8.2、超壓密封性
3.8.2.1、在管路防爆安全閥截止?fàn)顟B(tài)下，供水壓1MPa，保持1min，安全閥應無壓降、外部滲漏和永久變形。
3.8.2.2、在管路防爆安全閥導通狀態下，供水壓1MPa，保持1min，安全閥應無外部滲漏和永久變形。
3.8.2.3、在管路防爆安全閥截止?fàn)顟B(tài)下，供氣壓1MPa，保持1min，安全閥應無壓降、外部滲漏和永久變形。
3.8.2.4、在管路防爆安全閥導通狀態下，供氣壓1MPa，保持1min，安全閥應無外部滲漏和永久變形。
3.9、可靠性、維修性要求
3.9.1、維修間隔期限
4800工作小時/50次/2年。
3.9.2、總壽命
24000工作小時/250次/10年。
三、材料要求：根據用戶使用條件供方自行選用。
四、交貨期：以銷售合同為準
五、運輸方式及費用
鐵路快件托運，費用由供方承擔。
六、技術屬性：供方為需方提供的產品設計及技術屬于供方專利號：ZL200520079021.3的專利技術，需方有責任遵守相關的法律規定。
七、產品的驗收標準和方法，按供方的企業標準Q/ FBF4-05執行。
八、結算方式和期限：
合同生效后，需方支付貨款總額，款到后供方15日內發貨。
九、責任與義務
供需雙方應履行各自的義務，違約方應承擔相應的違約責任。
- 本協議未盡事宜，供需雙方友好協商解決。
- 協議一式兩份，各執一份(包括傳真），雙方簽字蓋章后生效。
需方代表： 供方代表：
|
