一、 簡介
FBF…管路防爆閥是一種能夠有效防止管路突然爆裂，保證系統壓力不受損失的壓力控制閥；同時它還是一種能夠因管路流量突然增大超出限制而瞬間關閉的流量控制閥、并且關閉后還可以按設定的流量值輸出流量，亦稱管路限速閥。
二、 FBF…管路防爆閥原理及性能

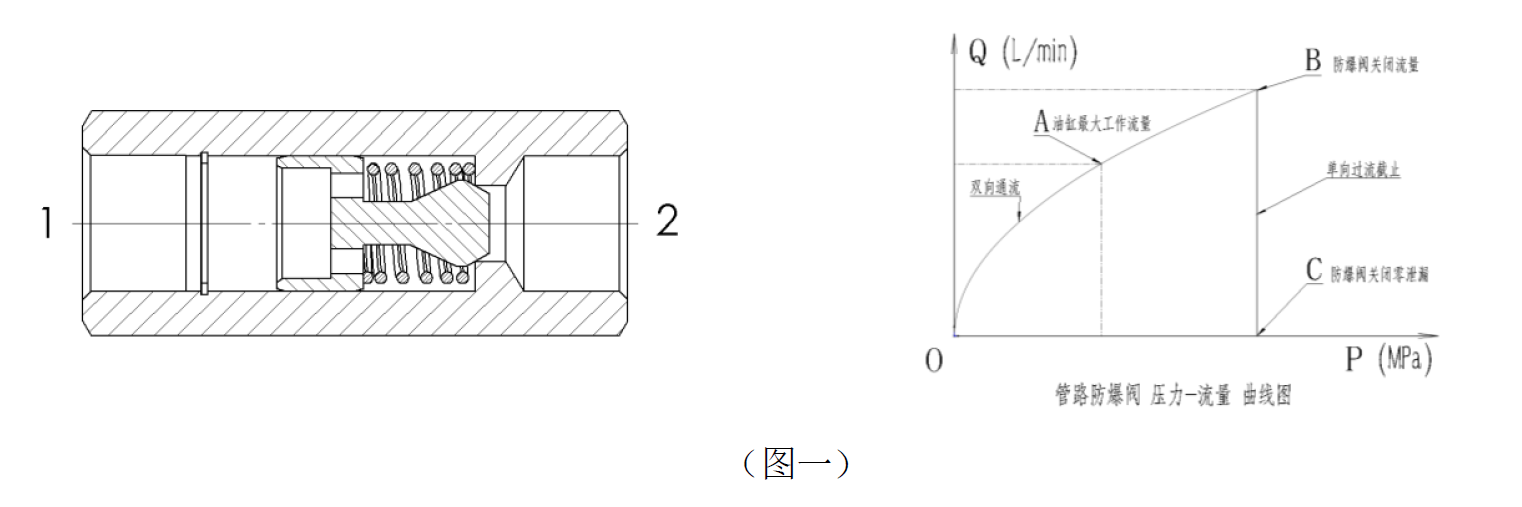

1. 管路防爆閥的基本原理是利用進出口兩端的壓力差與彈簧力的不平衡，當管路中流量超過設定值 時，兩油口之間壓差增大，克服彈簧力推動閥芯運動，切斷油路。從而防止發生事故，直到恢復正常壓力防爆閥復位開啟。結構原理及壓力-流量曲線，如（圖一）：
當液壓油由接口1流向接口2時，由于閥芯與閥套間流道的節流作用，壓力從P1降至P2，閥芯受到與油液流向相同的壓差作用力，正常工作狀態下壓差不超過彈簧力，閥口開啟，即
?P=P1－P2≤F/A
其中P1、P2為防爆閥的進出口壓力；F為彈簧力，F(xiàn)=K·?X；K為彈簧剛度；A為閥芯有效作用面積。
當防爆閥接口2端的高壓軟管爆裂時，經過節流孔的流量劇增，根據節流孔流量公式：
qγ=μ·A·(2·?P/ρ)½
式中：qγ——通過閥芯節流孔流量；
μ——閥口流量系數；
A ——過流面積；
?P——孔口前后壓差；
ρ——油液密度。
若不考慮閥芯孔口形狀及油液參數的影響，壓差與通過流量是平方關系。流量的增加引起壓差的增大，能夠克服彈簧力，即?P=P1－P2＞F/A，推動閥芯移動，迅速關閉閥口。
2. 根據系統要求，負載在高壓油管爆裂防爆閥迅速關閉后，能夠按照一定速率緩慢下降。為此防爆閥 增設了卸載旁路，結構原理及壓力-流量曲線，如（圖二）：

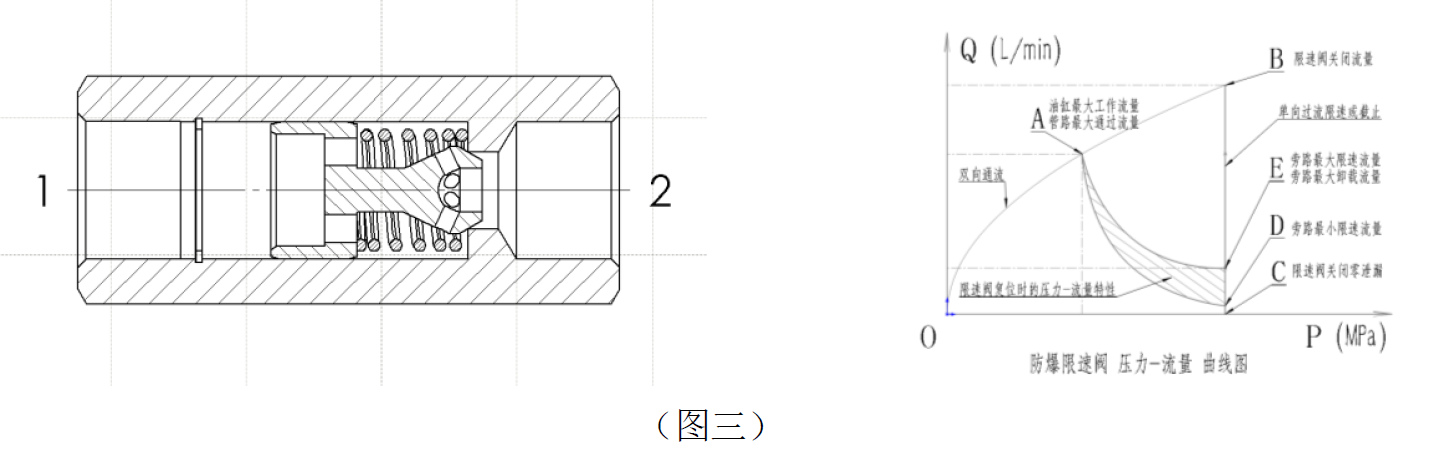

3. 根據系統要求，在高壓管路中因某種原因流體流量突然增大超出設定值時，閥芯迅速關閉后流體按照一定的速率通過防爆閥的旁路輸出實現限速。結構原理及壓力-流量曲線，如（圖三）：
三、 SFB…雙管路防爆閥
雙管路防爆閥是在我公司專利ZL202221053078.6《管路限速閥》的基礎上，采用并聯冗余設計，是真正的雙冗余度！使用時，若系統的一根液壓膠管破裂，其兩端的防爆閥迅速關閉，阻斷油液流出，同時另一根液壓膠管可繼續工作，系統仍能正常運行；若并聯的另外一根管子隨后也爆了，兩端的防爆閥關閉后，系統仍然能保持住壓力，提高了可靠性。
我公司生產的雙管路防爆閥特點是：1.每一個產品都是依據用戶不同的液壓系統參數而專門設計制作的，無需用戶再進行任何調整試驗。2.防爆閥關閉后無油液滲漏，避免了傳統防爆閥關閉后的漏油問題。

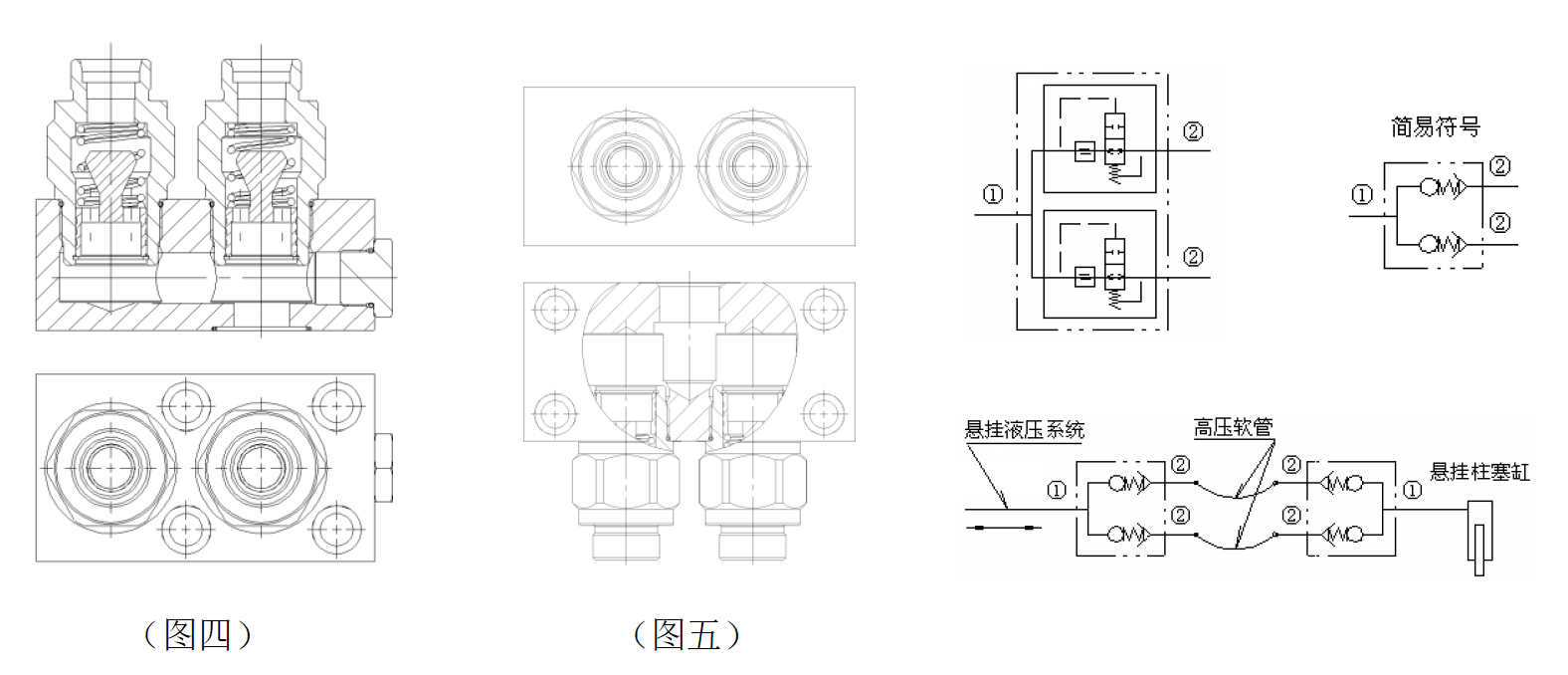

1. SFB__B——板式雙管路防爆閥，結構如（圖四）：
2. SFB__G——管式雙管路防爆閥，結構如（圖五）：
|
